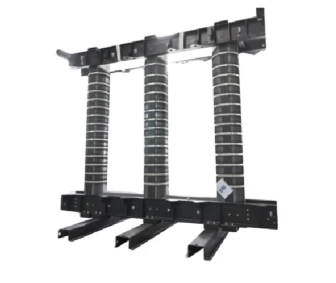

1KV 400KVA Trawsnewidydd Tri Cham Perfformiad Uchel Craidd

• Y Trawsnewidydd Craidd Haearn

Y trawsnewidydd craidd haearn yw'r math a ddefnyddir amlaf, yn benodol ar gyfer cymwysiadau dosbarthu pŵer. Mae gan drawsnewidyddion craidd haearn graidd wedi'i lamineiddio wedi'i wneud o haenau tenau o haearn neu ddur i leihau colledion cerrynt eddy. Mae'r lamineiddiadau hyn wedi'u hinswleiddio'n drydanol, ac mae eu creiddiau wedi'u cynllunio i ddarparu llwybr amharodrwydd isel ar gyfer y maes magnetig.

Mae trawsnewidyddion craidd haearn yn hynod effeithlon ond hefyd yn gymharol drwm a swmpus oherwydd y defnydd o greiddiau haearn neu ddur solet. Er gwaethaf eu hanfanteision, fe'u defnyddir yn helaeth mewn trosglwyddo pŵer ac maent yn addas ar gyfer trin lefelau pŵer uchel. Mae'r trawsnewidyddion hyn i'w cael yn aml mewn gweithfeydd cynhyrchu pŵer, is-orsafoedd, a chymwysiadau diwydiannol ar ddyletswydd trwm.

• Y Trawsnewidydd Craidd Awyr

Nid oes gan drawsnewidyddion craidd aer, fel yr awgryma'r enw, ddeunydd craidd ferromagnetig. Yn lle hynny, maent yn dibynnu ar yr egwyddor o gyplu magnetig i drosglwyddo egni rhwng y dirwyniadau cynradd ac uwchradd. Mae trawsnewidyddion craidd aer yn cynnig inswleiddiad trydanol rhagorol ac mae ganddynt golledion is oherwydd absenoldeb deunyddiau craidd.

Mae'r trawsnewidyddion hyn yn ysgafn ac yn gryno, gan eu gwneud yn ddelfrydol ar gyfer cymwysiadau sy'n gofyn am symlrwydd a hygludedd. Fe'u defnyddir yn gyffredin mewn cylchedau amledd radio (RF), offer sain, a rhai mathau o synwyryddion. Mae trawsnewidyddion craidd aer yn gweithredu'n effeithlon ar amleddau uchel ond maent yn llai effeithlon na thrawsnewidwyr craidd haearn ar amleddau is.

• Y Trawsnewidydd Craidd Ferrite

Mae Ferrites yn gyfansoddion ceramig wedi'u gwneud o haearn ocsid (Fe2O3) wedi'u cyfuno ag elfennau eraill fel manganîs, nicel, neu sinc. Mae trawsnewidyddion craidd Ferrite yn elwa o athreiddedd magnetig uchel deunydd ferrite, gan ganiatáu ar gyfer trosglwyddo ynni'n effeithlon. Mae cyfansoddiad a phriodweddau unigryw ferrite yn gwneud y creiddiau hyn yn addas ar gyfer amrywiol gymwysiadau electronig a thelathrebu.

O'u cymharu â thrawsnewidwyr craidd haearn, mae trawsnewidyddion craidd ferrite yn ysgafnach, yn llai, ac yn gweithredu'n fwy effeithlon ar amleddau uchel. Maent yn dod o hyd i ddefnydd helaeth mewn cymwysiadau megis cyflenwad pŵer modd switsh, trawsnewidyddion ar gyfer dyfeisiau electronig, ac atal ymyrraeth amledd radio (RFI).

Cymharu'r Tri Math Craidd o Drawsnewidydd

Mae'r dewis o fath craidd trawsnewidydd yn dibynnu ar ofynion penodol y cais. Dyma gymhariaeth o'r trawsnewidyddion craidd haearn, craidd aer, a chraidd ferrite:

1. Effeithlonrwydd:Trawsnewidyddion craidd haearn sydd â'r effeithlonrwydd uchaf, ac yna trawsnewidyddion craidd ferrite. Trawsnewidyddion craidd aer sydd â'r effeithlonrwydd isaf ond gallant weithredu ar amleddau uchel.

2. Maint a Phwysau:Mae trawsnewidyddion craidd haearn yn fwy swmpus ac yn drymach, tra mai trawsnewidyddion craidd aer yw'r rhai ysgafnaf a mwyaf cryno. Mae trawsnewidyddion craidd ferrite yn disgyn yn y canol, gan gynnig cydbwysedd rhwng maint a phwysau.

3. Cost:Mae trawsnewidyddion craidd haearn fel arfer yn rhatach o gymharu â thrawsnewidwyr craidd ferrite. Mae trawsnewidyddion craidd aer yn tueddu i fod yn ddrutach oherwydd eu cymwysiadau a'u deunyddiau arbenigol.

4. Amrediad Amrediad:Mae trawsnewidyddion craidd haearn yn addas ar gyfer ystod amledd eang, tra bod trawsnewidyddion craidd aer yn rhagori ar amleddau uchel. Mae trawsnewidyddion craidd Ferrite wedi'u cynllunio'n benodol ar gyfer cymwysiadau amledd uchel.

5. Ceisiadau:Mae trawsnewidyddion craidd haearn yn cael eu defnyddio mewn cymwysiadau dosbarthu pŵer a-trwm. Mae trawsnewidyddion craidd aer yn addas ar gyfer cylchedau RF ac offer sain. Mae trawsnewidyddion craidd Ferrite yn cael eu cyflogi'n gyffredin mewn dyfeisiau electronig, cyflenwadau pŵer a thelathrebu.
